Wie kann ich die Teileausrichtung in SOLIDWORKS durch Parasolid-Reimport verändern?
Wenn wir uns auf den unterschiedlichsten Händlerseiten im Internet Komponenten herunterladen, die wir für unsere Konstruktionen brauchen, dann kann es ab und zu vorkommen, dass diese Komponenten eine merkwürdige Ausrichtung im geometrischen Raum einnehmen.
Dies ist an und für sich nicht so schlimm, da wir die Teile in der SOLIDWORKS-Baugruppe ja meist sowieso über die Flächen des Teils verknüpfen, aber wenn ich beispielsweise eine Zeichnung von der Komponente erstellen will, dann macht es vielleicht Sinn, dass diese Komponente korrekt im Raum steht.
Ich habe hier ein Teil heruntergeladen, welches eine unvorteilhafte räumliche Ausrichtung hat:
Diese Ausrichtung ist für meine Zwecke nicht vorteilhaft, deshalb erstelle ich nun ein neues Koordinaten-System in meinem Teil, indem ich im Befehlsmanager auf «Referenzgeometrie -> Koordinatensystem» gehe
Die Platzierung des Koordinaten-Systems wähle ich meinen Ansprüchen entsprechend:

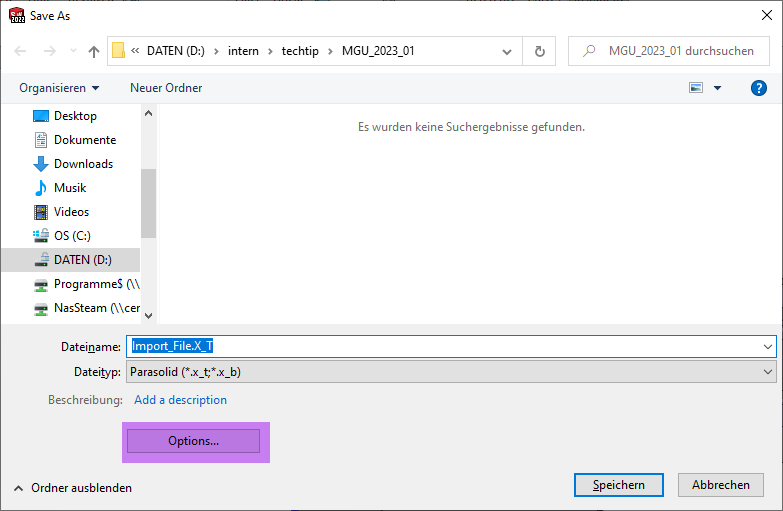

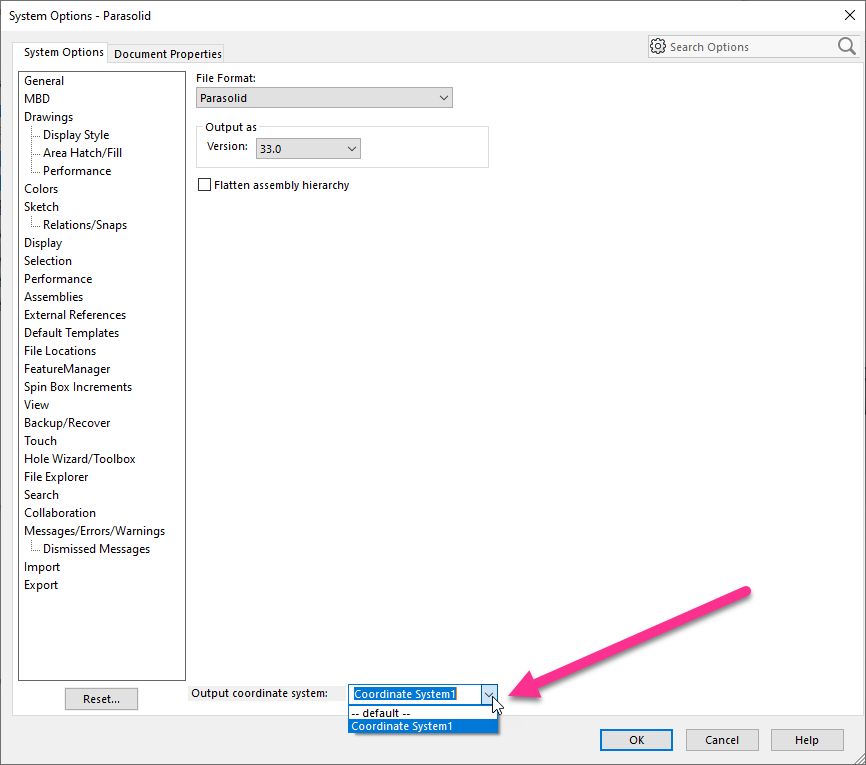

Wenn ich nun mein Teil als neutrales Format (in meinem Fall Parasolid) speichere, kann ich unter den Optionen auswählen, dass ich das vorher erstellte Koordinaten-System für als Output-Koordinaten-System nutze:
Ergebnis

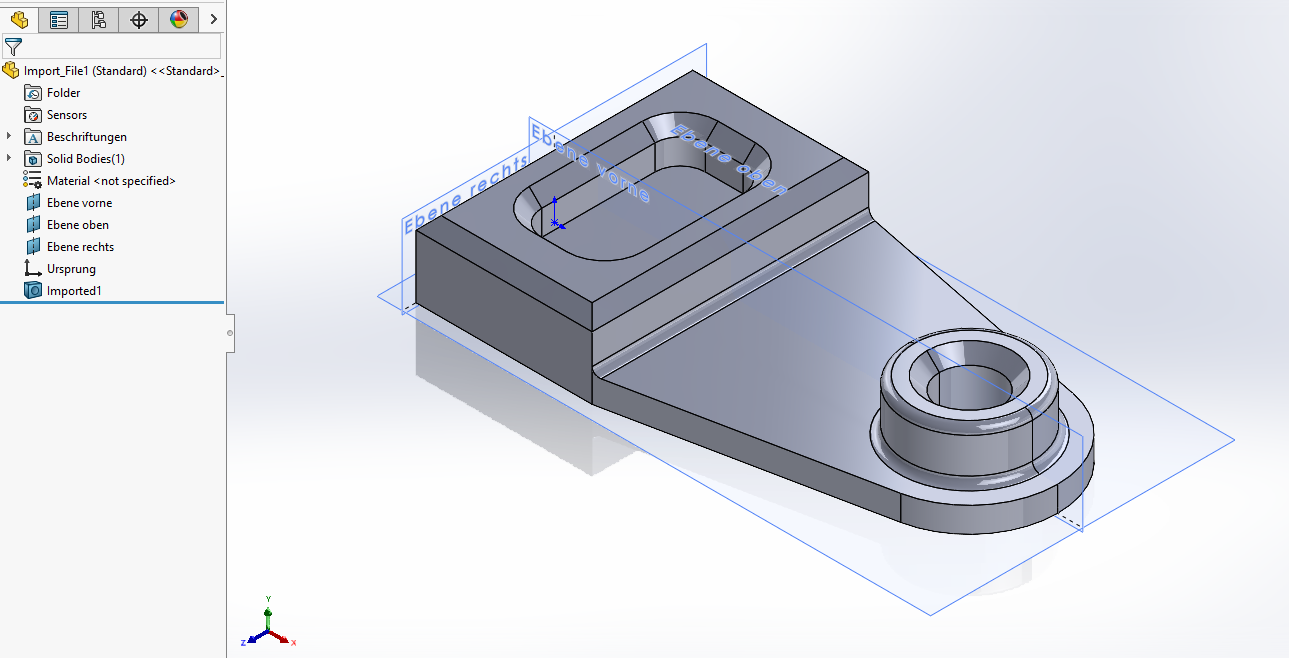

Wenn ich nun also das zuvor erstellte Teil wieder in SOLIDWORKS öffne, ist die Ausrichtung so, wie ich mir das gewünscht habe.
Autor des Artikels
Michel Gurzeler, Technical Account Manager bei Visiativ Switzerland
