Mit SOLIDWORKS alle Teil-Features in einem einfachen Schritt entfernen und “In Körper umwandeln”

Wenn Sie sich die Mühe machen, ein SOLIDWORKS Teil als neutrales Dateiformat zu speichern, um alle Features aus Ihrem Modell zu entfernen, dann werden Sie feststellen, dass Ihnen mit der SOLIDWORKS Funktion “In Körper umwandeln” einige Schritte erspart werden.

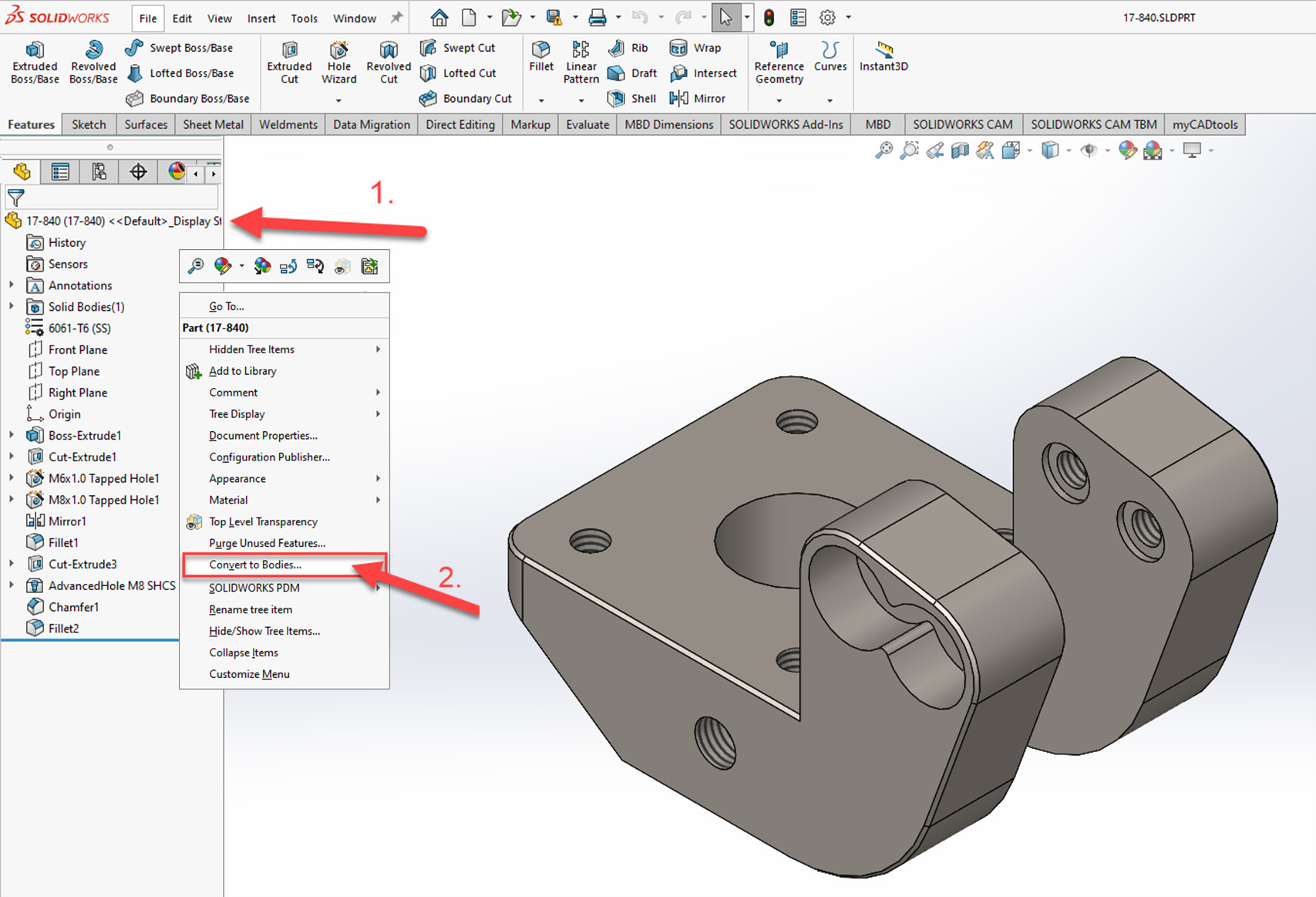

Um auf diese Funktion zuzugreifen, klicken Sie mit der rechten Maustaste auf den Teilenamen am oberen Rand des Featurebaums und wählen Sie im Menü “In Körper umwandeln“.

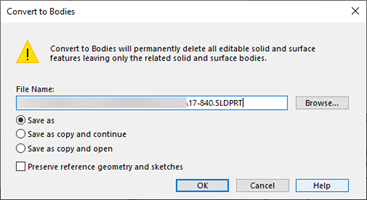

Sie werden dann mit einer Warnung darauf hingewiesen, dass die Körper- und Oberflächenfeatures dauerhaft gelöscht werden. SOLIDWORKS bietet Ihnen verschiedene “Speichern unter“-Optionen an, um ein neues Teil aus der Konvertierung zu erstellen.

Wenn das Teil Bestandteil einer Baugruppe ist, bietet SOLIDWORKS die Möglichkeit, die Verknüpfungsreferenzen von anderen Teilen, Baugruppen und Zeichnungen bei der Umwandlung seiner Features im Körper beizubehalten

Auf diese Weise können Sie die Historie der Features entfernen, aber die Körper und Oberflächen beibehalten.
