Meistern Sie den STEP-Import: SOLIDWORKS 3D Interconnect
In diesem Technical Tip, befassen wir uns mit dem Import von STEP-Dateien mit der SOLIDWORKS 3D Interconnect-Funktion in der SOLIDWORKS Version 2023.
Zunächst werfen wir einen Blick auf die Entwicklung dieser Funktion im Laufe der Jahre.
Die Geschichte der neuen SOLIDWORKS Features
Diese SOLIDWORKS 3D Interconnect-Funktion wurde in der SOLIDWORKS Version 2017 eingeführt.

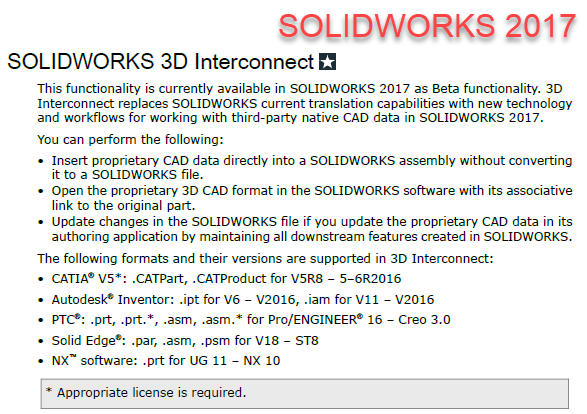

Hier ist die Beschreibung aus den Neuerungen 2017.

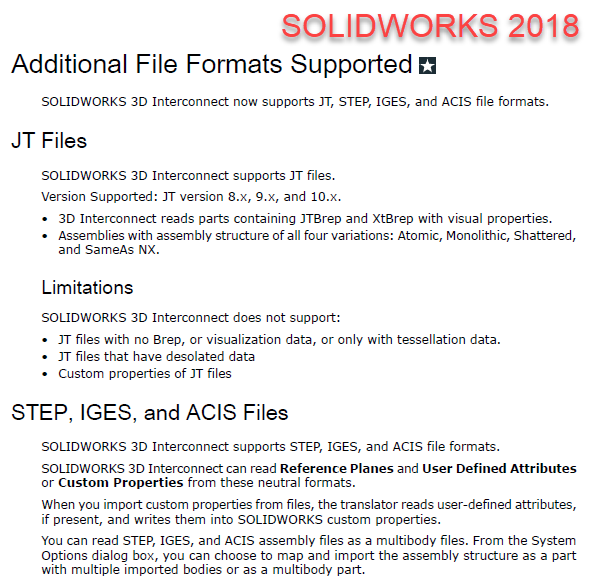

In der Version 2018 gab es folgende Neuerungen.

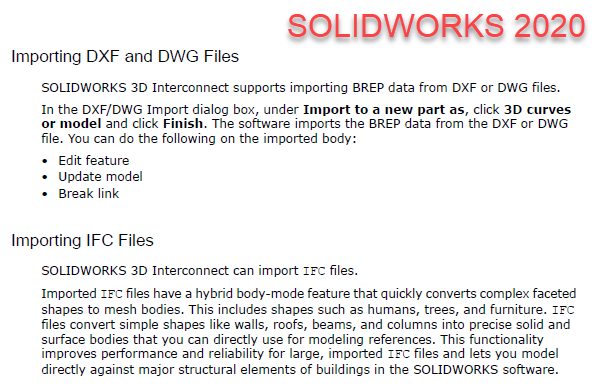

Bei der Version 2020 gab es folgende Entwicklungen.

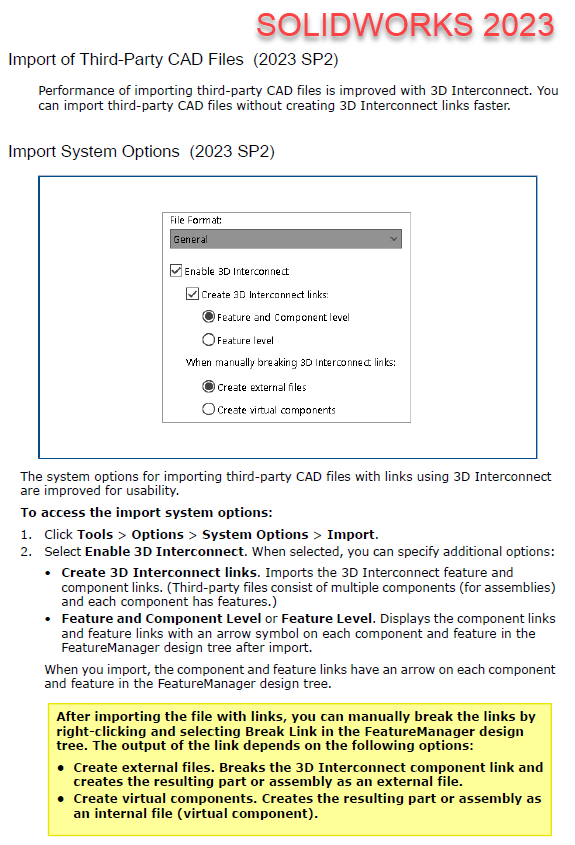

In der Version 2023 (SP2.1) gab es die folgenden Entwicklungen.
Entwicklung der Systemoptionen in SOLIDWORKS

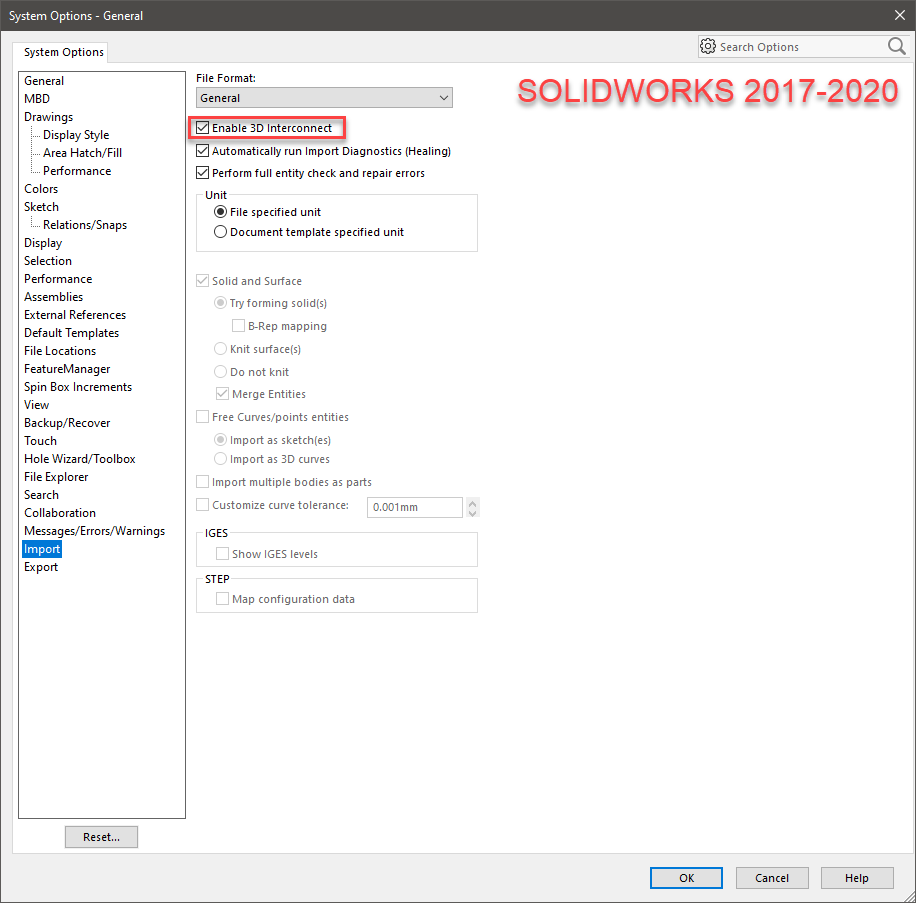

SOLIDWORKS 2017 bis 2020:

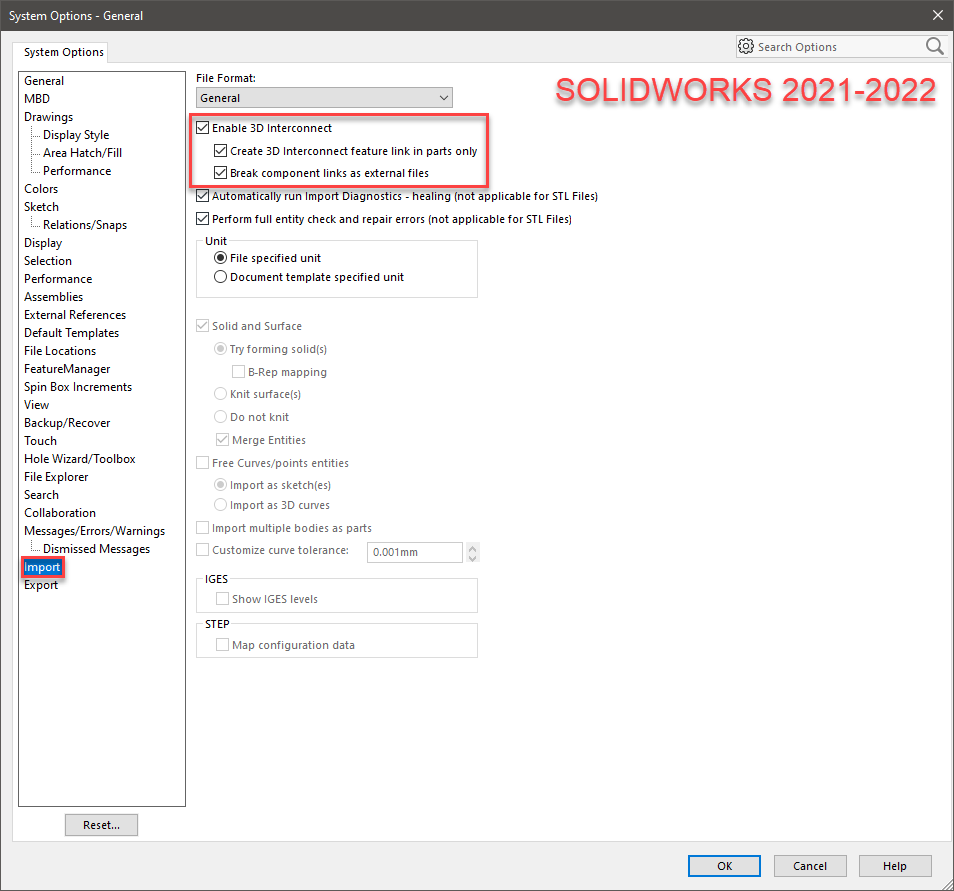

SOLIDWORKS 2021 und 2022:

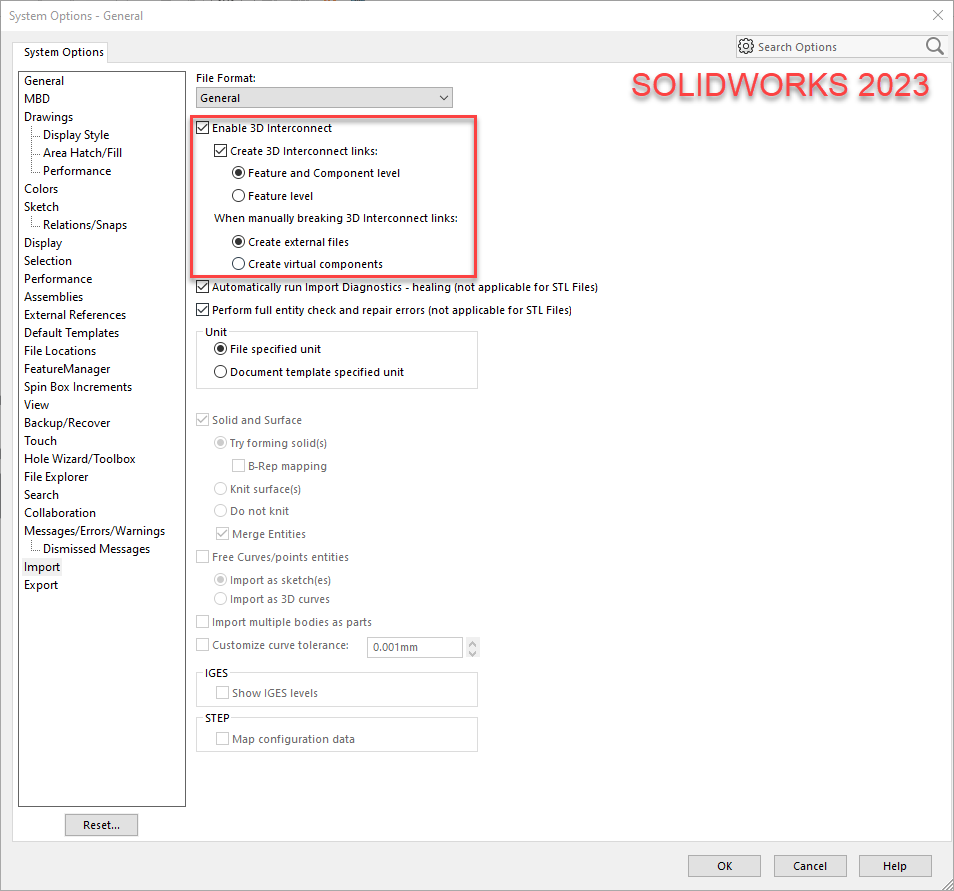

SOLIDWORKS 2023 (ab SP2.1):
Anwendungsbeispiele
In den folgenden Beispielen wurde der Import einer Baugruppe aus einer STEP-Datei mit und ohne die SOLIDWORKS 3D Interconnect Funktion durchgeführt.
Beispiel 1: Mit aktivierter SOLIDWORKS 3D Interconnect-Funktion und der Erstellung von 3D Interconnect-Verbindungen.
Die Optionen in SOLIDWORKS sind wie folgt:

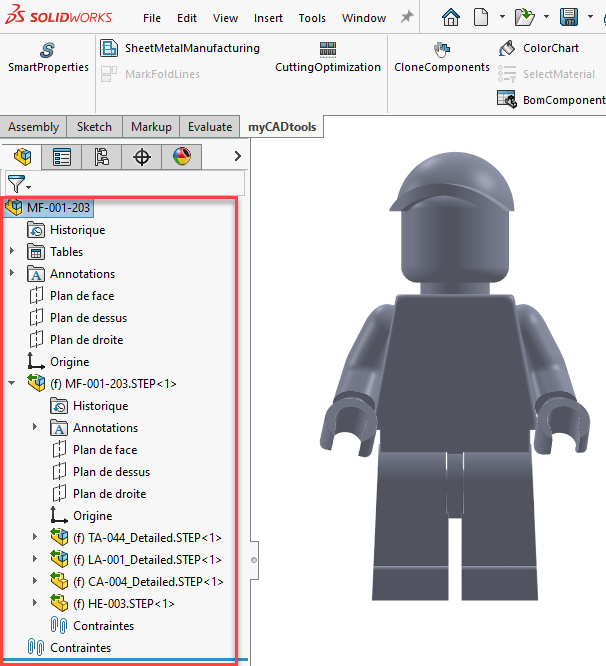

In SOLIDWORKS sieht das Ergebnis wie folgt aus:
Beim Speichern erhalten wir nur eine SOLIDWORKS Datei (sldasm). Hierbei handelt es sich um die Kopfbaugruppe.
Beispiel 2: Mit aktivierter SOLIDWORKS 3D Interconnect-Funktion, aber ohne die Erstellung von 3D Interconnect-Verbindungen.
Die Optionen in SOLIDWORKS sind wie folgt:

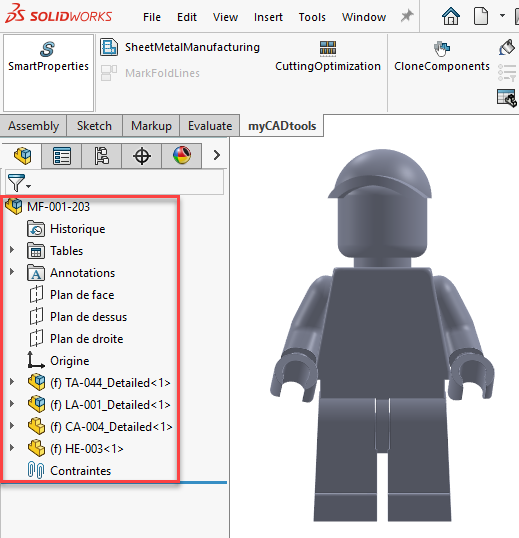

In SOLIDWORKS sieht das Ergebnis wie folgt aus:
Hinweis: In diesem Beispiel werden alle Komponenten fixiert. Beim Speichern der Datei erhalten wir alle Dateien.
Beispiel 3: Mit deaktivierter SOLIDWORKS 3D Interconnect Funktion.
Die Optionen in SOLIDWORKS sind wie folgt:

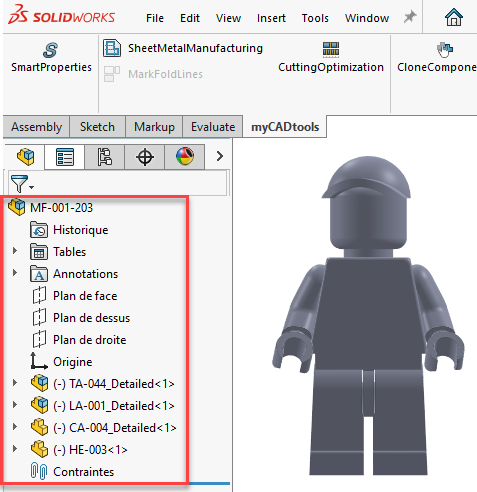

In SOLIDWORKS sieht das Ergebnis wie folgt aus:
Hinweis: In diesem Beispiel sind nicht alle Komponenten fixiert. Beim Speichern der Datei erhalten wir alle Dateien.
Hinweis: In diesem Technical Tip finden Sie alle Vorteile der SOLIDWORKS 3D Interconnect Funktion.
