Kennen Sie die erweiterte Komponentenauswahl in SOLIDWORKS schon?

Eigentlich eine ziemlich offensichtliche Funktion in SOLIDWORKS, welche meiner Meinung nach aber trotzdem von zu wenigen Leuten verwendet wird – erweitert Auswählen.

Diese ist unter dem Mauszeiger zu finden, der in der oberen Befehlsleiste in SOLIDWORKS platziert ist:

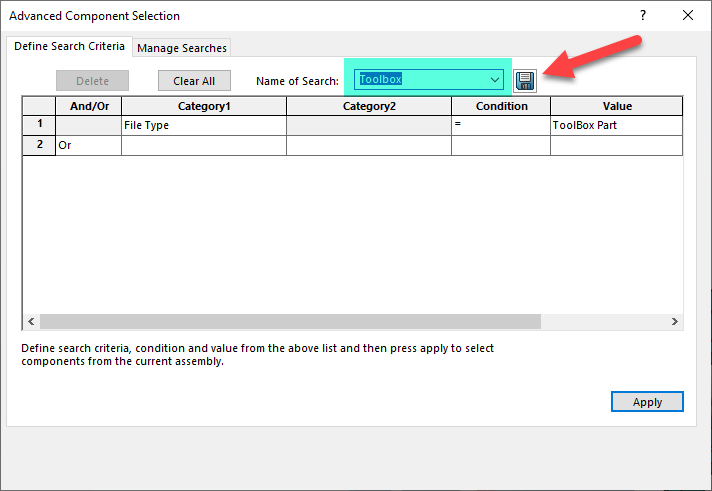

In diesem Feld kann man unterschiedlichste Suchkriterien miteinander kombinieren, um in SOLIDWORKS genau die Modelle zu finden, die den Suchkriterien entsprechen.

Mögliche Suchkriterien

Eine Liste der möglichen Suchkriterien können Sie der folgenden Tabelle entnehmen:

Kategorie 1	Kategorie 2	Bedingungen	Wert
Teilmasse – SW spezifisch	Keine	=, nicht =, <, <=, >, >=	Numerisch
Teilvolumen – SW spezifisch	Keine	=, nicht =, <, <=, >, >=	Numerisch
Auswählen mittels Hülle – SW spezifisch	Keine	ist innen, ist gekreuzt, ist außen	Wählen Sie im Dropdown-Menü den Namen des Hüllenteils aus.
Teil ist Innenteil – SW spezifisch	Keine	ist Ja, ist Nein	Keine
Konfigurationsname – SW spezifisch	Keine	ist (genau), ist nicht, enthält	Text
Dokumentname – SW spezifisch	Keine	ist (genau), ist nicht, enthält	Text
Benutzerdefinierte Eigenschaft	Beschreibung, Benennung, Nummer, Version, uns. Inhalt der Datei Properties.txt (auch Eigenschaften für Kosten)	=, nicht =, <, <=, >, >=, ist (genau), ist nicht, enthält, ist Ja, ist Nein	Text
Komponentenstatus	Keine	=, nicht =	Vollständig, Reduziert, Unterdrückt, Neuaufbau erforderlich Hat Fehler, Hat Warnungen, Hat fehlgeschlagene Verknüpfungen, Hat Verknüpfungen Unterdefiniert, Hat Verknüpfungen Vollständig definiert, Hat Verknüpfungen Überdefiniert, Fixiert
In-Kontext-Beziehungen	Hat unterbrochene externe Referenzen	Ist Ja, ist Nein	Keine
In-Kontext-Beziehungen	Gesteuert durch In-Kontext-Beziehungen, Hat steuernde In-Kontext-Beziehungen, Hat Verknüpfung mit Teil	=	Wählen Sie eine Komponente im Grafikbereich oder im FeatureManager aus.
Anzeige	Keine	=, nicht =	Drahtdarstellung, Verdeckte Kanten sichtbar, Verdeckte Kanten ausgeblendet, Schattiert, Schattiert mit Kanten, Standardanzeige, Ausblenden, Einblenden, Transparent
Dateistatus	Schreibgeschützt, Schreibzugriff, Muss gespeichert werden, Nicht auf dem neuesten Stand	Ist Ja, ist Nein	Keine
Dateistatus	Anwender mit Schreibzugriff	=	Geben Sie eine Liste mit Benutzern ein.
Dateityp	Keine	=, nicht =	Toolboxteil, Verbindungselement, Blechteil, Schweißkonstruktion, Schweißnaht, Importierte Geometrie, Gussformteil
