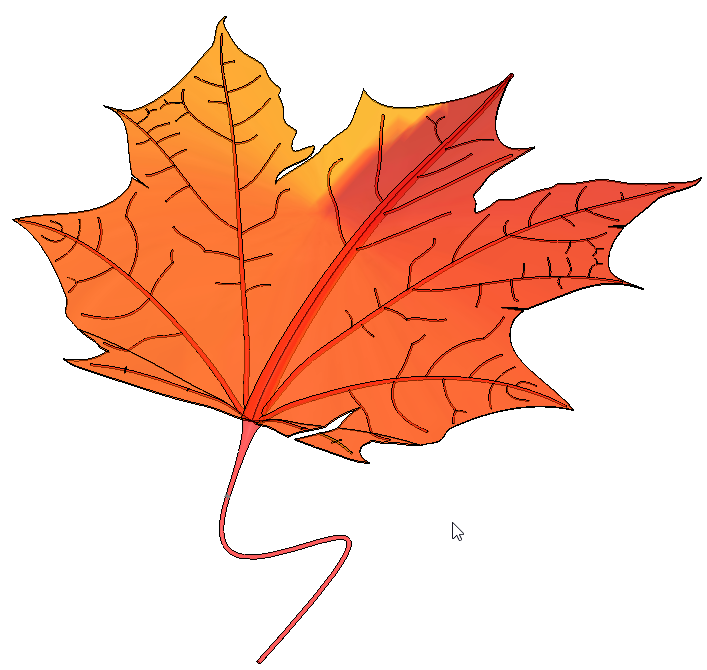

Holen Sie den Herbst zurück: 3D-Modell eines Platanenblatts

Der Herbst neigt sich bald dem Ende zu. Um die Farben dieser schönen Jahreszeit noch ein wenig zu geniessen, schlage ich Ihnen vor, ein Platanenblatt in 3D zu modellieren:

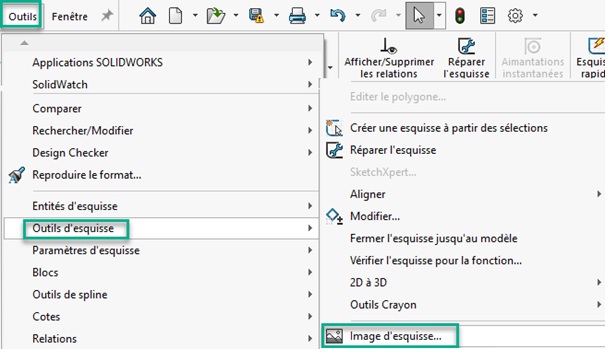

Schritt 1:

Fügen Sie ein Bild in eine Skizze auf der Vorderseite ein und zeichnen Sie einen (ungefähren) Rahmen, um Ihrer Arbeit eine Dimension zu geben.

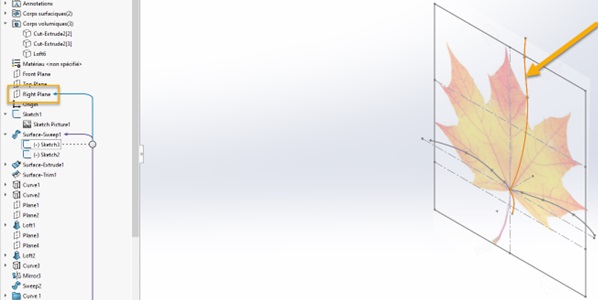

Schritt 2:

Zeichnen Sie einen zufälligen Pfad auf die rechte Ebene und achten Sie darauf, dass dieser immer hinter der vorderen Ebene liegt und nicht über diese hinausragt.

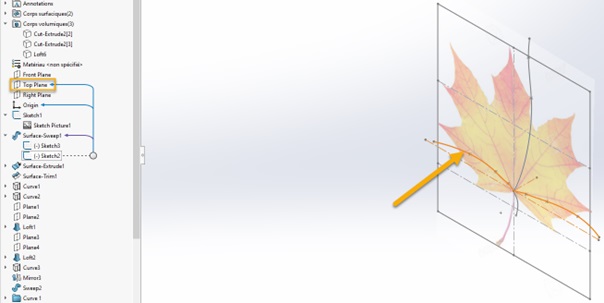

Schritt 3:

Zeichnen Sie auf der oberen Ebene eine Bahn (es genügt, wenn diese nur zur Hälfte gezeichnet ist, da wir später das Symmetrie-Werkzeug verwenden werden).

Schritt 4:

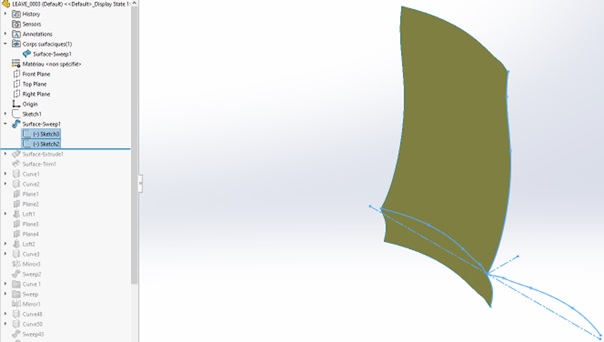

Erzeugen Sie eine Oberfläche durch Austragungen, indem Sie die beiden vorherigen Skizzen verwenden.

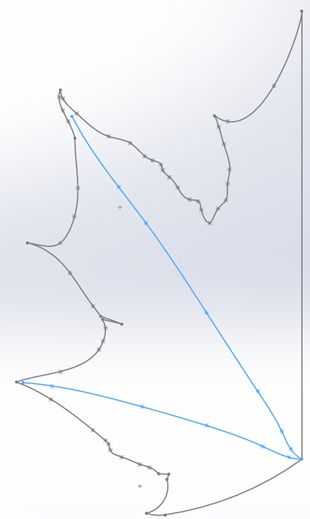

Schritt 5:

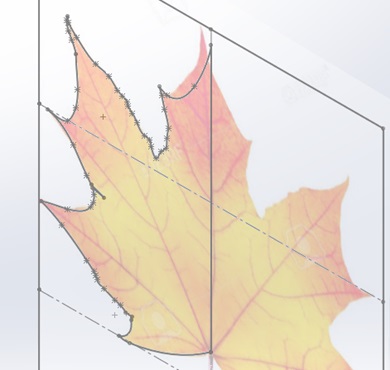

Sobald die Oberfläche ausgeblendet ist, zeichnen Sie auf der Vorderseite des Blattes z. B. mit dem Spline-Werkzeug den Umriss des Blattes und erstellen eine Vielzahl von Punkten.

Schritt 6:

Verwenden Sie das Trimmwerkzeug, um die Oberfläche anhand der zuvor erstellten Skizze auszuschneiden.

Schritt 7:

Auf der Vorderseite zeichnen Sie die “Adern” des Blattes und projizieren diese auf die Oberfläche.

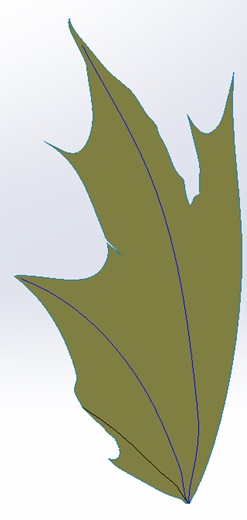

Schritt 8:

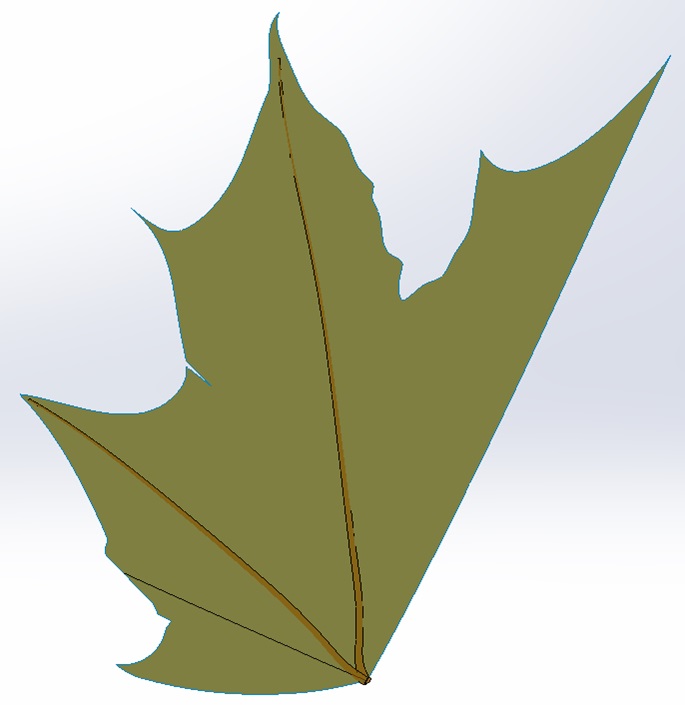

Austragung / Glätten

Nun geht die Oberfläche also durch die Mitte der Adern (Die Adern ragen auf beiden Seiten der Oberfläche hervor).

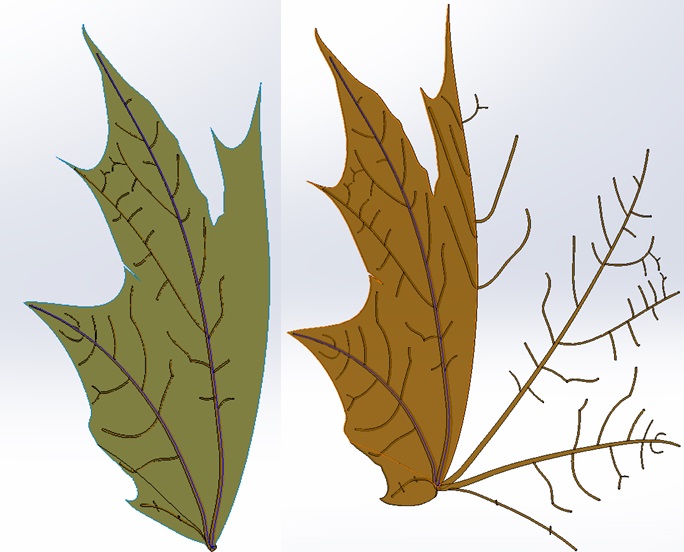

Schritt 9:

Wiederholen Sie das Gleiche wie in Schritt 7&8, Skizze, projizierte Kurve, Austragung.

Dann symmetrisieren Sie die Venen

Schritt 10:

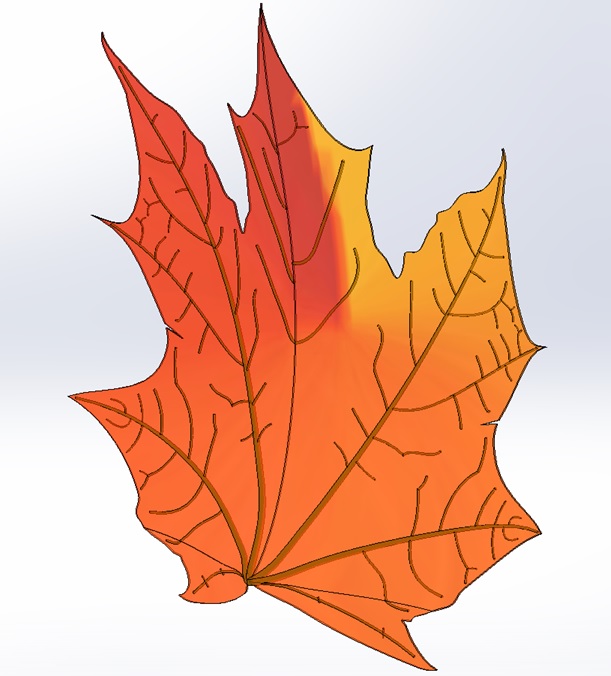

Verdicken Sie Ihre Fläche (ohne zu verschmelzen), spiegeln Sie die Fläche in Bezug auf die rechte Ebene und verschmelzen Sie diesmal die Körper (Sie können bereits Farben anwenden: Um diesen Effekt zu kreieren, zögern Sie nicht, ein Bild aus dem Internet zu nehmen und dann mit den Parametern des Bildes zu spielen, um den gewünschten Effekt zu erzielen):

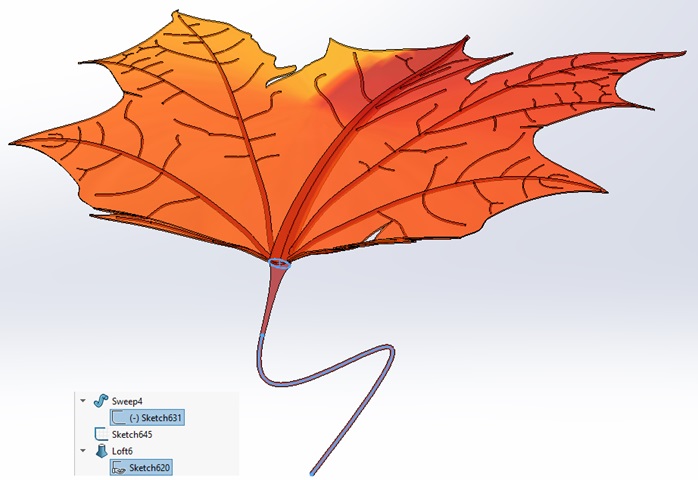

Schritt 11:

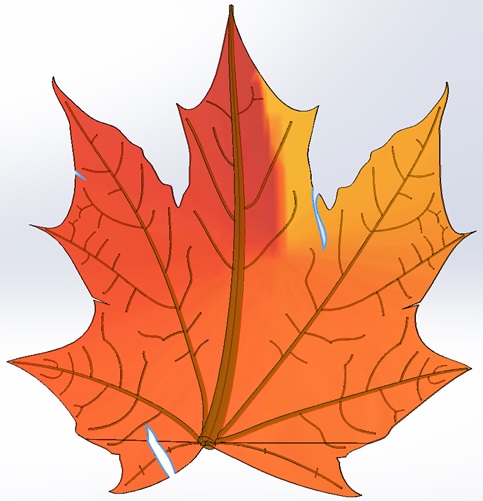

Vergessen Sie nicht, die mittlere Ader auf die gleiche Weise wie die vorherigen zu erstellen. Sie können auch einige Schnittwerkzeuge verwenden, um das Blatt realer wirken zu lassen. Und vergessen Sie nicht, dem Blatt einen Stiel zu geben:
